Technische Daten

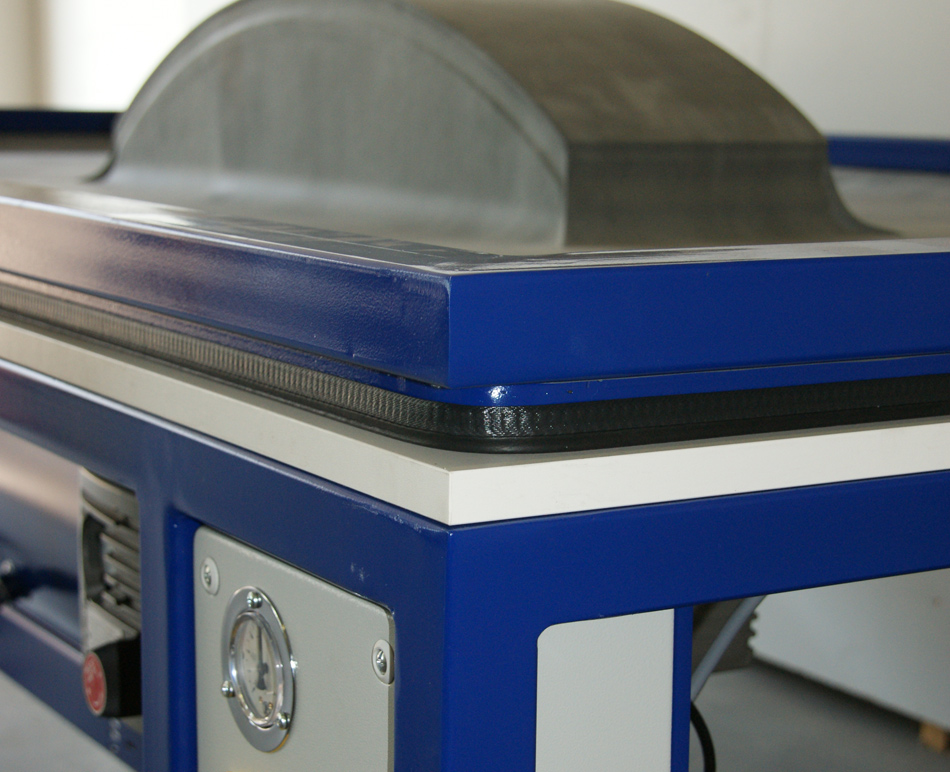

Vakuum-Tisch:
- Vakuumdruck: 850 mb (8,5 to/m²)
- elektrischer Anschluss
- Farbe: Blau
integrierte Steuereinheit:
- Vakuummeter
- Wahlhebel für die Evakuierung
Membran:
- Ausführung: im Öffnungsrahmen vakuumdicht eingespannt
- Material: hochelastische, robuste und dauerhafte Gummimembran
- manuelle Belastung: 18 N/mm², 700 % Reißdehnung, hohe Verschleißfestigkeit
- thermische Belastung: min. - 40 °C, max. + 80 °C
Produktionskapazität:
Taktzeit
- bei Vakuum-Schichtverleimen je nach Form, Material und Kleber von 15 min - 6 h
- bei Vakuum-Formfurnieren je nach Form und Kleber von 10 - 30 min (mit der Heizhaube sind kürzere Taktzeiten möglich)
Ausstattung und Lieferumfang
stationärer Tisch, OHNE Schwenkrollen
Hochleistungs-Vakuumpumpe VT 4.16, Enddruck bis max. 850 mb (8,5 t/m²)
Saugleistung: 16 m³/h, inkl. Vakuum-Regulierventil
Pressrahmen mit Membrane aus hochelastischem Gummimaterial
max. +80° C, 18 N/mm², 700 % Reißdehnung
elektrischer Anschluss: 400 V, 3 Phasen, 50 Hz
VACUFIX Standard:
Gesamtmaße: ca. 2650 x 1500 mm
Rahmeninnenmaße:
ca. 2500 x 1320 mm
VACUFIX XL:
Gesamtmaße: ca. 3000 x 1500 mm
Rahmeninnenmaße:
ca. 2880 x 1320 mm
Zubehör
- Mehrpreis für Vakuum-Tank, Evakuierungsinhalt 100 Liter
- Mehrpreis für Vakuumpumpe VT 4.25 (statt VT 4.16), Saugleistung 25 m³/h, für schnellere Evakuierung großvolumiger Formteile
- Mehrpreis für Schwenkrollen (VACUFIX fahrbar)
- Mehrpreis für Silikonmembran (transparent), (max. +220 °C) anstelle der Gummimembran
- Schutzauflage aus Filz, Größe: ca. 2000 x 1000 mm zur Schonung der Membrane (bis 80 °C verwendbar)
